巧克力工程学：从调温到劈砍的硬核斧头制作全攻略

Fusion Projects »

鉴于我拥有普通人难以接触的全套工具，本文不局限于展示制作过程，而是深入解析项目规划方法论、所用资源及各阶段思考。本文旨在从材料科学角度，为各位提供创造疯狂巧克力作品的完整指南。

所需材料

巧克力融化工具

低温慢煮机（本文使用）或双层蒸锅不同类型巧克力

根据需求选择45-100%浓度巧克力避免使用烘焙专用巧克力（多数已去除或替换可可脂）模具材料（如不想购买成品）

中密度纤维板（MDF）板虫胶漆食品级双组份环氧树脂1/2英寸圆木棍

步骤1：我要造把巧克力斧头！（明确创意并量化具体参数）

设定目标：

1. 功能性：能劈开西瓜表皮且不会碎裂

2. 可食用性：保证美味口感

通过谷歌学术查找巧克力断裂韧性和抗拉强度相关论文，测试不同可可含量巧克力的风味表现（后文详述）。最终设计聚焦于一个核心要素：可可脂。

步骤2：为可可脂疯狂

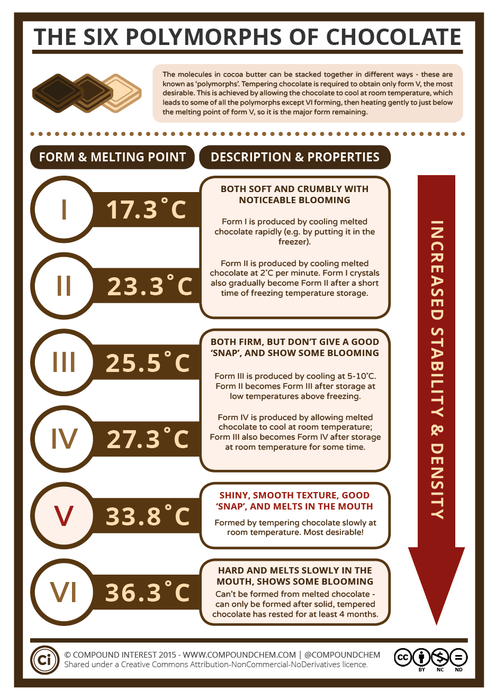

可可脂是优质巧克力的灵魂。它赋予好时巧克力特有的光泽和清脆断裂声。若将巧克力留在车内，高温会使其失去光泽变软，这正是由于可可脂的多晶型特性——同时存在I-VI型六种晶体结构。上图来自CompoundChem，展示不同晶型及其物理特性与熔点。

重点说明：避免使用烘焙专用巧克力。糖果和零食巧克力通常含20-40%可可脂，其余60-80%为可可固形物。例如60%黑巧克力的可可脂含量实际为12-24%。而烘焙巧克力可能含90-95%可可固形物，几乎不含可可脂。相反，90-100%黑巧克力的可可脂含量可达40%（具体见参考文献）。

结论：可可脂含量越高，机械性能越佳。

步骤3：这不是用户协议，请务必阅读

这是全篇最重要章节！若计划食用成品，切勿使用100%纯黑巧！

重要的事情说三遍：

别用！听你朋友Strange的劝！

我曾给家人尝90%黑巧，导致连续三年被排除在圣诞聚餐外。侄女偷吃我零食数月，尝过后留手写道歉信并再未动过我的食物。

高浓度可可巧克力初尝如浓缩所有负面情绪，余味带着蜡像恐惧感。这种体验难以言喻，一试便知。最终选择德芙60%黑巧，口感无恐惧与悔恨，附带励志语录还能缓解此前试吃的心理阴影。

步骤4：设计或准备模具

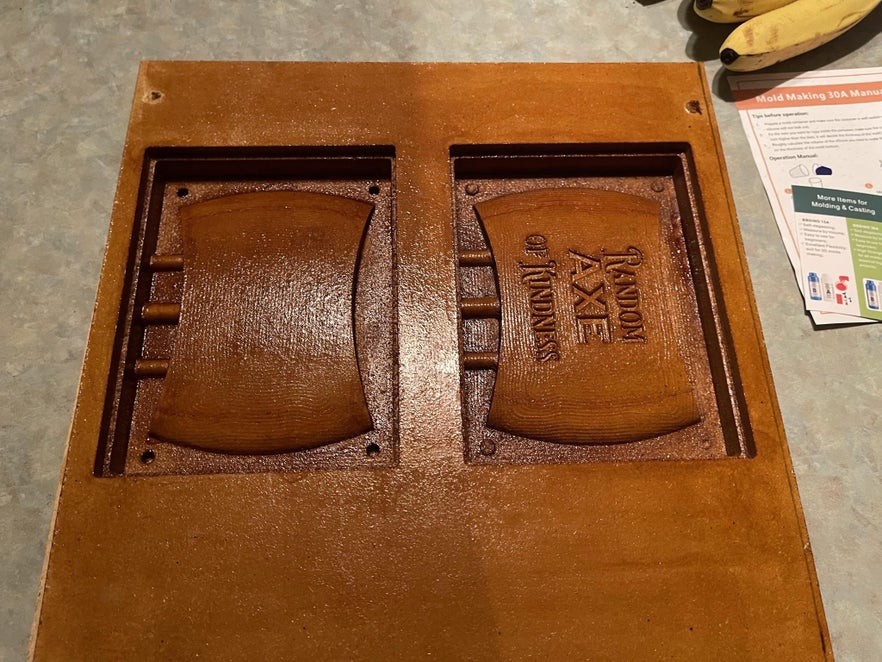

我选择双刃斧造型以呈现经典野蛮人风格。用Fusion 360设计模型，通过CNC雕刻机在MDF板上制作正模，多次涂刷虫胶漆后注入双组份硅胶。

选用虫胶漆因其干燥后无毒且含3%蜡质，无需额外脱模剂。冷知识：糖果公司常用虫胶涂覆 jelly belly 软糖——下次吃软糖时记得，你吃的是昆虫分泌物。

步骤5：巧克力热处理与浇筑

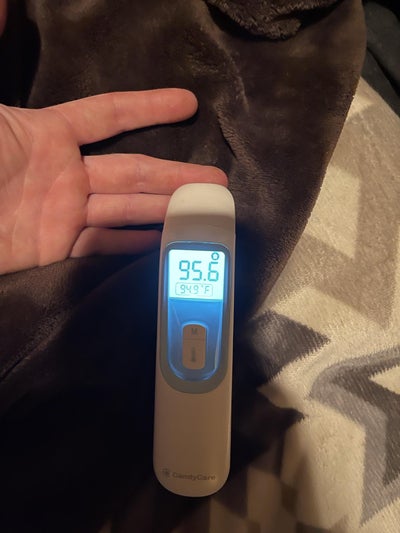

核心步骤：融化全部可可脂形成均质结构，冷却至80°F生成IV/V型晶体，再加热至90°F使IV型晶体融化，以V型晶体为晶种加速结晶。

具体操作：

1. 拆开3磅德芙60%黑巧，预留约5块

2. 大部分巧克力装入密封袋进行低温慢煮

3. 升温至120°F融化

4. 加冰块降温至80°F

5. 重新加热至90°F保持3小时（我分心导致超时）

检验方法：刀尖蘸巧克力室温冷却5分钟，若表面光亮且手指触碰不留痕即达标。在路易斯安那州的高温下，我的检验标准是巧克力断裂声是否如史蒂文·西格尔的终结技般清脆。

浇筑前10分钟，将预留巧克力切碎混入熔融巧克力（务必使用漏斗！）。商用巧克力已预先调温，此举增加V型晶体冗余保障。插入圆木棍固定后，室温静置过夜。

步骤6：强化与实战测试

室温冷却过夜后，将模具冷冻8小时以增强硬度。注意：路易斯安那州当时室外温度达90°F，我的制作场景在家人看来如同威利·旺卡的维京狂想曲。最终成品成功劈开水果且口感极佳。

步骤7：成果与参考文献

附上相关文献供深入学习，希望本文激发您的巧克力创作灵感。本文兼顾娱乐性与教学性，附赠科学传播文档供传统学习者参考。
