3D打印机改造巧克力绘图仪完全教程

3D打印机是个神奇的工具。我教室里就有一台，但使用频率不高。虽然和学生做过几个项目，但对它的内部构造仍不太熟悉。每次收到Instructables关于新项目和比赛的邮件都让我兴奋，这次看到巧克力主题的比赛，我的3D打印机仿佛在背后催促："行动起来！快来试试！"我开始思考：能用3D打印机打印巧克力吗？巧克力打印机真的存在吗？（确实存在，而且价格不菲）

能否改装我的3D打印机，让它能在纸张或可食用表面绘制巧克力图案？经过一番研究，我决定尝试将3D打印机改造为2D绘图仪，使用熔融巧克力作为"墨水"。希望您能像享受制作过程一样喜欢我的巧克力竞赛作品。

所需材料

硬件

创想三维Ender 3 Pro 3D打印机

PLA耗材

Wilton蛋糕装饰套装（含裱花袋）

8mm轴承

食品级热缩管

热风枪

创想加热棒（可选）

铝箔纸

橡皮筋

迷你活页夹

扎带

微波炉

各类内六角扳手和螺丝刀

软件

TinkerCAD或其他建模软件

安装KM-Laser和J Tech激光工具扩展的Inkscape

Ultimaker CURA

记事本++或文本编辑器

食材

巧克力

蜡纸或可食用打印纸

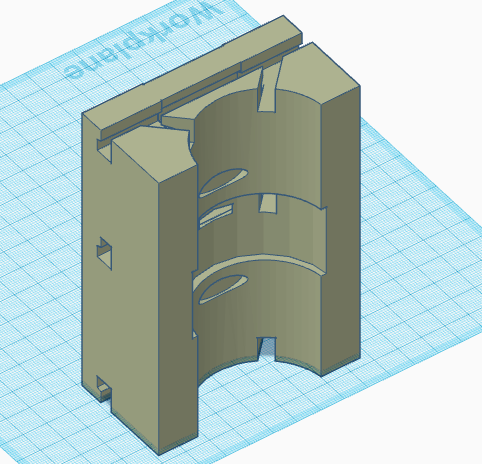

步骤1：打印注射器支架

我在TinkerCAD中修改了原有的笔架设计，改为蛋糕装饰注射器支架。使用Ultimaker CURA生成G代码，在创想Ender 3 Pro上用PLA材料按厂商推荐参数打印。支架设计了扎带固定孔和橡皮筋固定槽，还有适配注射器颈部的凹槽。

3D查看

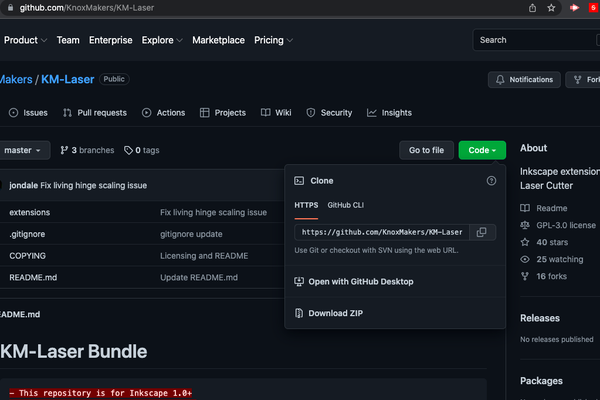

步骤2：为Inkscape添加扩展

需要为Inkscape安装两个扩展：KM-Laser实现图案填充，J Tech Photonics激光工具生成G代码。

KM-Laser扩展：

访问KnoxMakers/KM-Laser页面

解压后将extensions文件夹内容复制到Inkscape的extensions目录

J Tech Photonics扩展：

访问页面_id=1980

解压后将文件复制到Inkscape的extensions目录

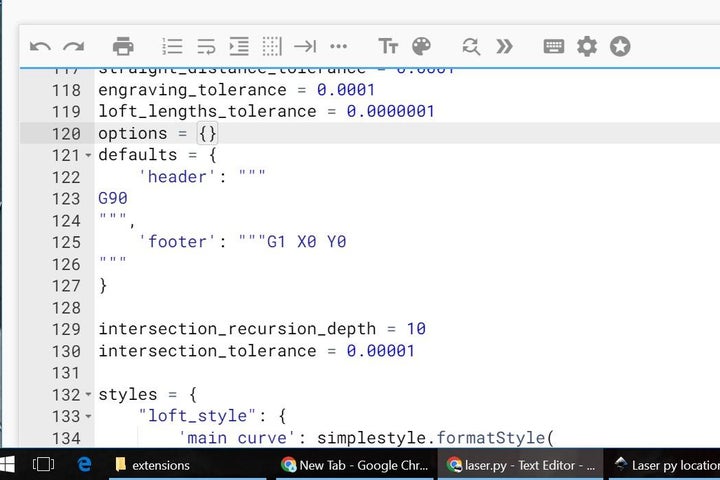

步骤3：修改G代码

需要修改Inkscape扩展中的Laser.py文件：

用文本编辑器（如Notepad++）打开Laser.py

在代码头部添加：

'header': """

G90

M109 S50

G0 Z20

M117 5 你喜欢巧克力吗？

G4 P1000

M117 4 它要来了！

G4 P1000

M117 3 巧克力巧克力巧克力！

G4 P1000

M117 2 耐心等待！

G4 P1000

M117 1 美味降临！

G4 P1000

M117 开始绘制..

""",

在代码尾部添加：

'footer': """

M109 S0

G0 Z20

G28 X0 Y0

M18

"""

保存到Inkscape的extensions目录，此后每次运行扩展都会自动加载这些指令。

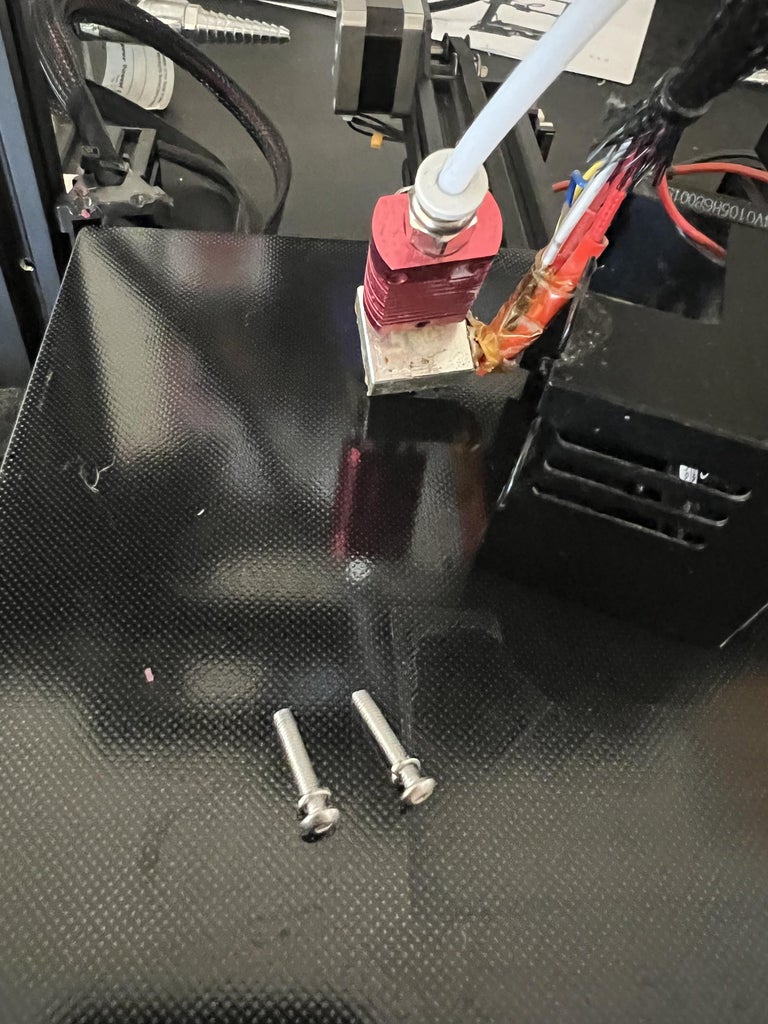

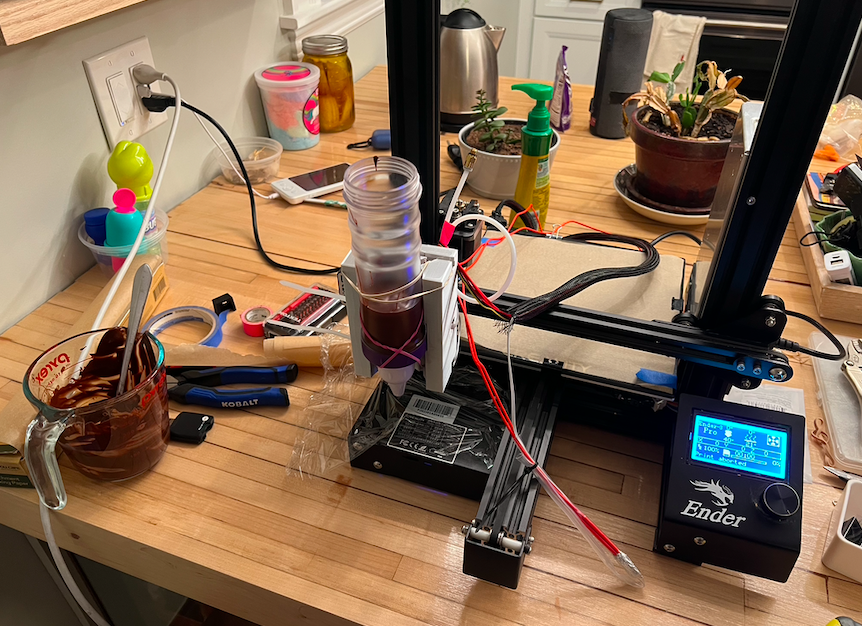

步骤4：改造3D打印机

拆卸打印头（参考示意图），剪断耗材管和电线的扎带

拆下加热块上的加热棒和热电偶

用铝箔包裹热电偶和加热棒

套入约15cm食品级热缩管，用热风枪收缩固定

重新组装打印头外壳

用扎带将注射器支架固定在打印头上

在注射器喷嘴放入轴承

将加热组件插入注射器

用橡皮筋或扎带固定注射器

在打印平台上固定可食用纸

可选步骤：

若加热棒难以拆卸，可购买新加热棒。我拆开打印机底座，直接连接了新加热棒的线路。

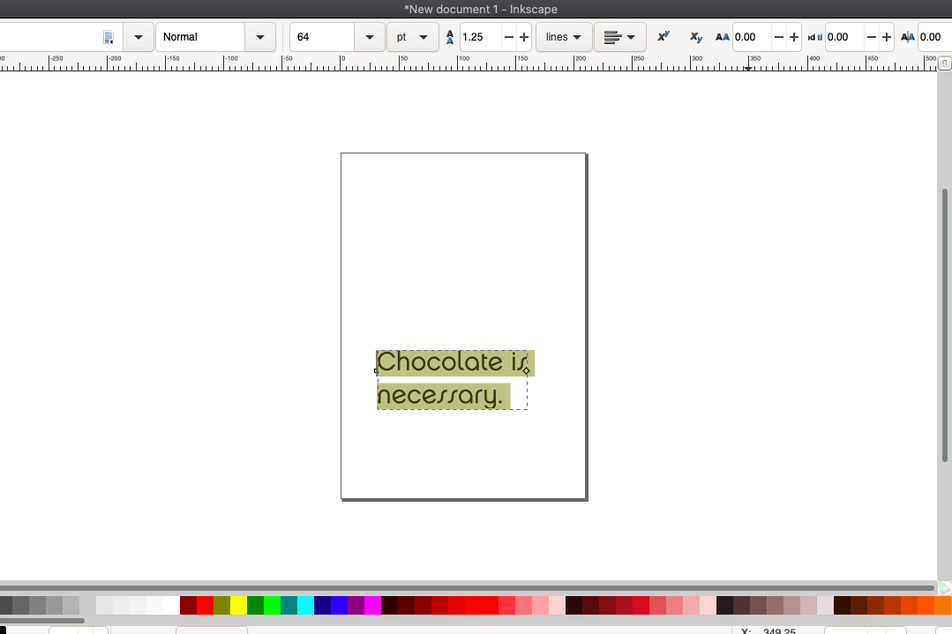

步骤5：制作打印图案

用Inkscape创建文字：

选择文字工具输入内容

全选文字，在路径菜单中选择"对象转路径"

设置填充为无，描边为纯色（激光工具只识别描边）

全选后通过KM-Laser扩展生成填充图案

将图案移动到打印区域左下角

步骤6：生成G代码

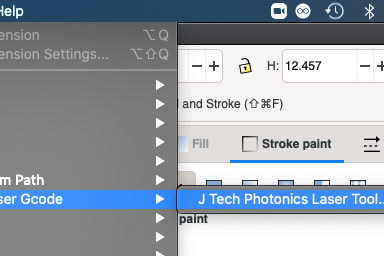

通过扩展菜单选择"生成激光G代码 > J Tech Photonics激光工具"

在参数设置界面（参考示意图）配置参数后点击应用

记录生成的坐标数据（需在Y值基础上加75mm）

步骤7：准备巧克力

将巧克力放入微波炉安全容器

以50%功率每次加热15秒，取出搅拌，重复至完全融化

将巧克力装入注射器，插入加热组件

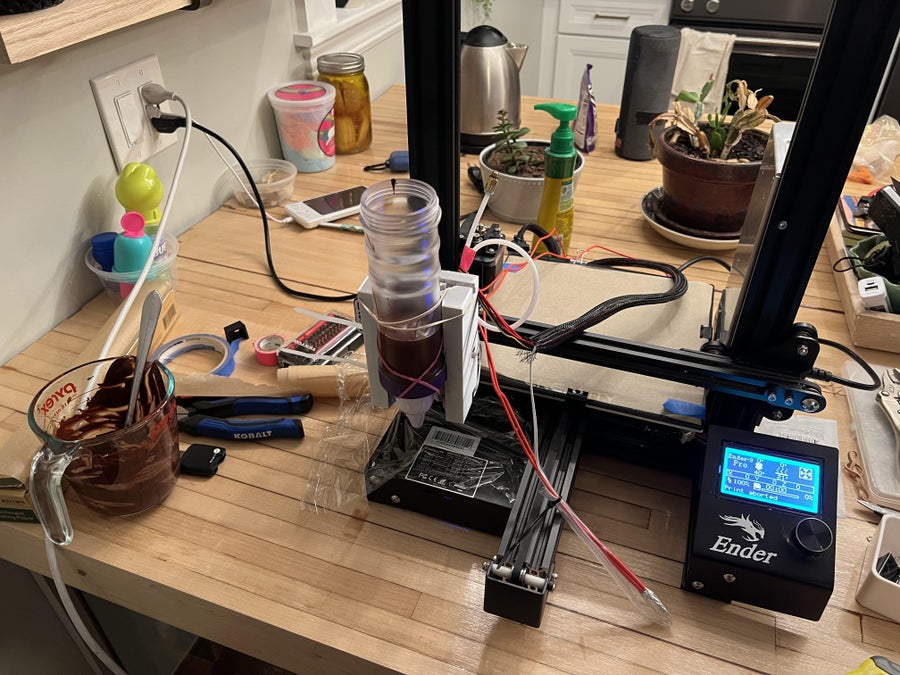

步骤8：开始打印

实际打印需要反复调试：

平台调平、巧克力温度、打印速度等参数都需要精细调整

经过多次失败尝试，最终成功打印出满意的作品

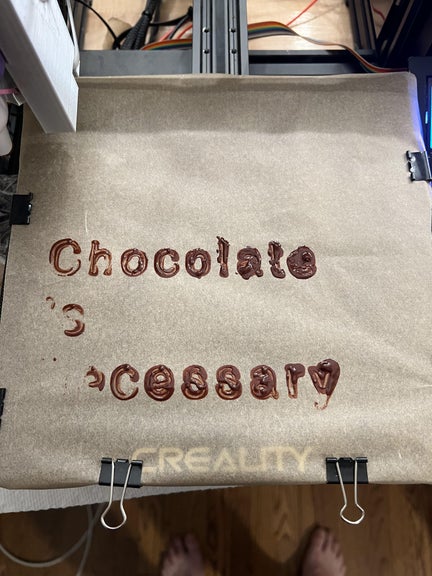

步骤9：文字打印成功！

终于实现了文字打印！虽然还不够完美，但这是个值得骄傲的突破

步骤10：复杂图案挑战

尝试打印Smudge沙拉猫 meme图案：

在Inkscape中导入图片进行位图描摹

关闭填充，开启描边

分别测试有无填充图案的打印效果

虽然分辨率有待提升，但已验证概念可行性

期待大家在此基础上的改进和创新
