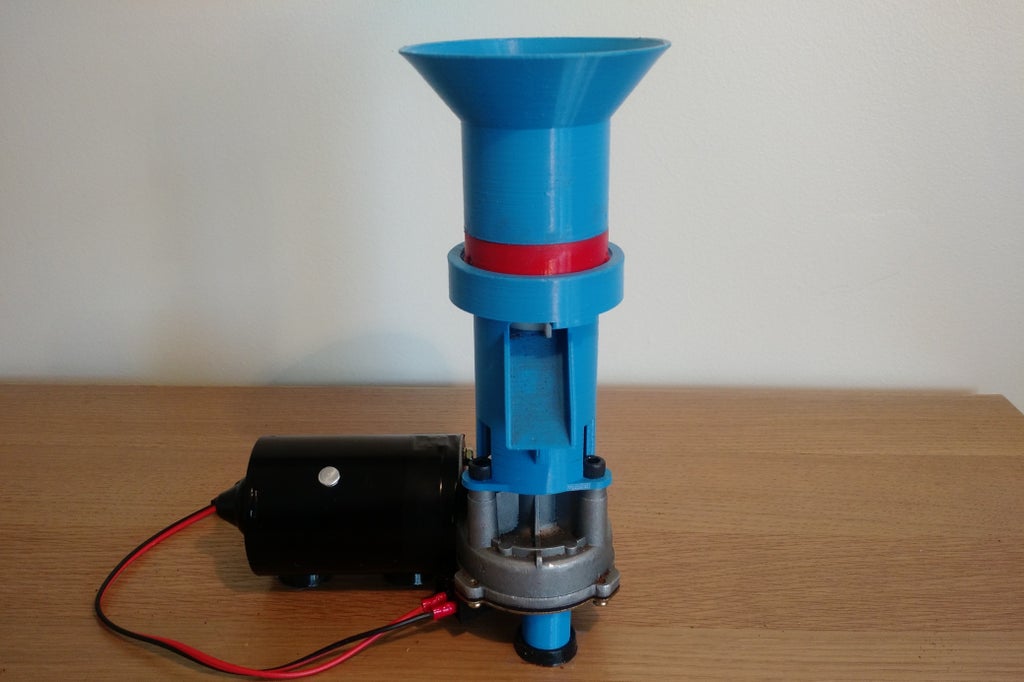

3D打印咖啡研磨机制作教程，DIY锥形刀盘研磨机指南

本指南介绍如何使用3D打印部件、钢制锥形刀盘和高扭矩电机制作咖啡研磨机。

本指南假设您使用的部件均符合食品级安全标准。

步骤1：准备部件

所有3D打印部件

1个雨刮电机（推荐高速型号，接线说明见后文）

1个电源适配器

1套齿轮箱组件

1个环形刀盘

1个锥形刀盘

1套紧固件套装

选配：4个减震橡胶脚垫

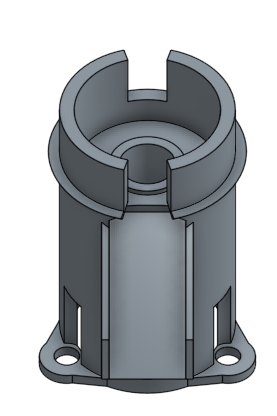

步骤2：安装轴承

将两个轴承装入名为"bottom.stl"的3D打印部件中

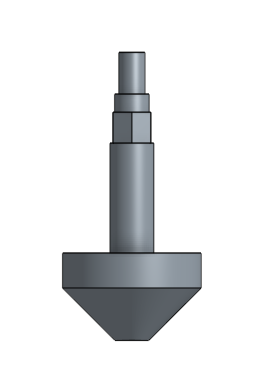

步骤3：安装锥形刀盘

将齿轮箱组件提供的轴杆旋入锥形刀盘

将齿轮箱配套的白色塑料件装入组合件，确保塑料卡扣嵌入金属孔位并固定到位

将锥形刀盘/轴杆组件插入前一步组装的部件

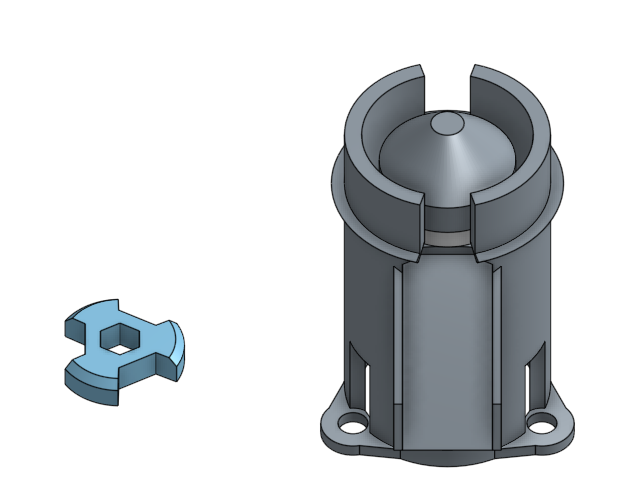

步骤4：安装联轴器

如图所示安装名为shaft_coupler_top.stl的打印部件，确保圆角面朝上嵌入

安装齿轮箱配套的内齿锁紧垫圈

安装并拧紧齿轮箱配套的螺母

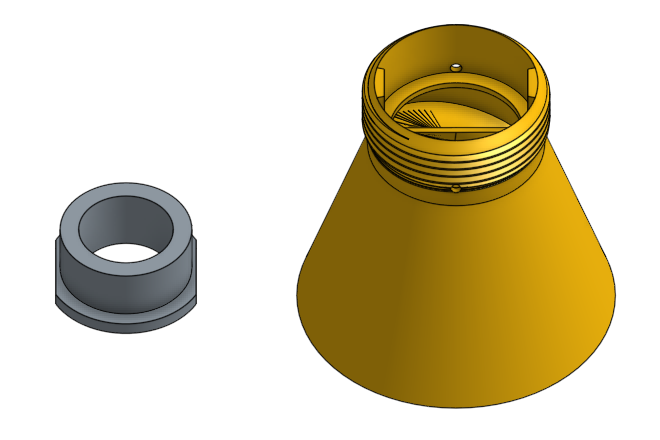

步骤5：安装环形刀盘

需先移除环形刀盘自带的白色塑料件

如图所示将环形刀盘插入顶部组件，确保刀盘平面与打印件的凸起部对齐

在打印件内将环形刀盘旋转90度

将紧定螺钉旋入侧孔以固定刀盘位置

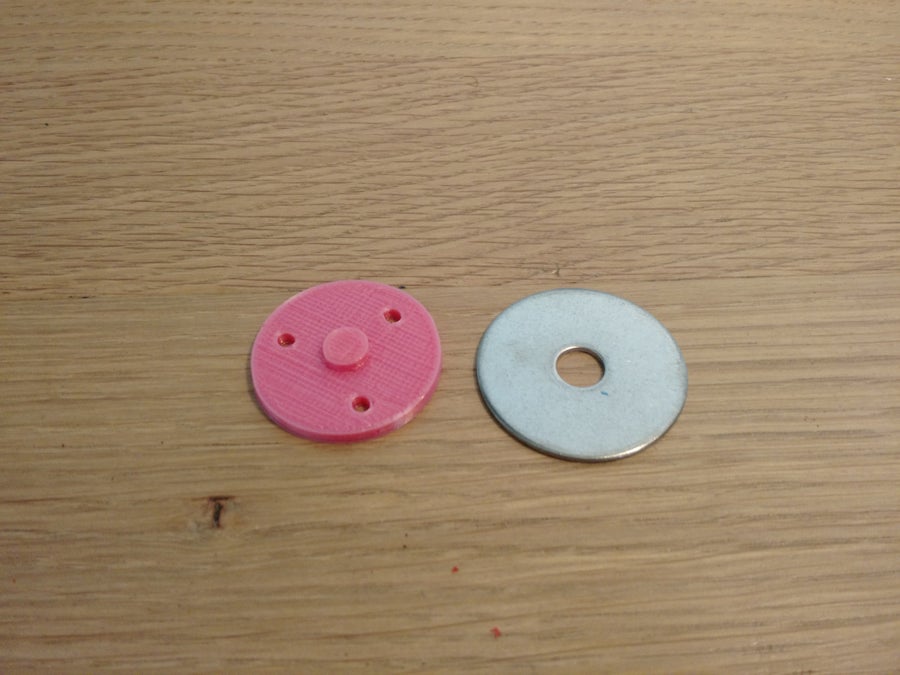

步骤6：制作电机适配器

使用template.stl模板进行组装钻孔

建议使用台钻并在钻孔前用中心冲定位，防止钻头偏移

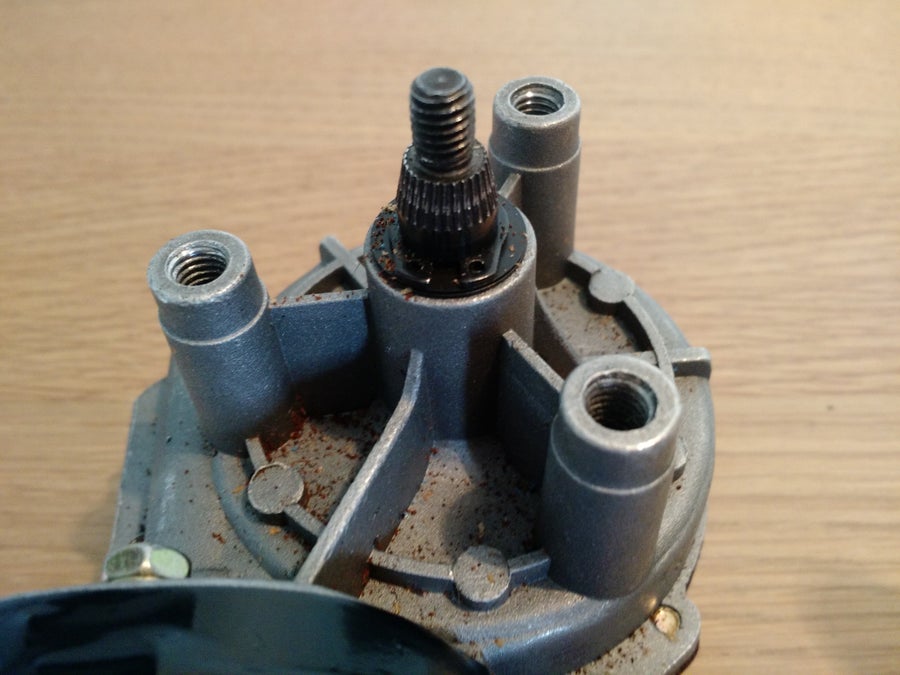

步骤7：组装电机

将制作好的电机适配器安装到电机轴上

添加5/16英寸SAE垫圈

安装M6螺母并拧紧至电机可轻微转动

安装shaft_coupler_bottom.stl部件

添加M3垫圈和螺栓

使用M3防松螺母或平垫+螺母固定到底座

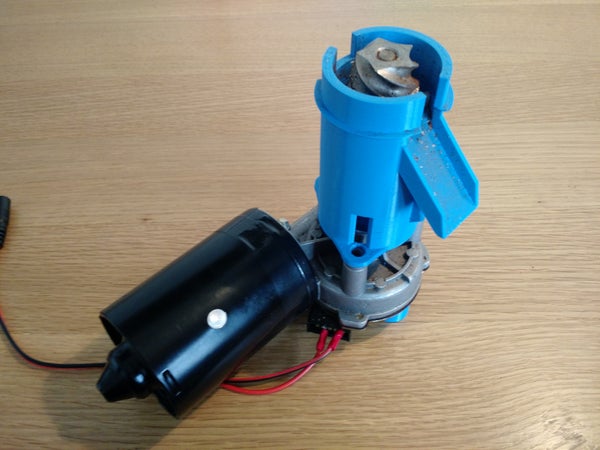

步骤8：连接底座与电机

将底座组件安装到电机组件上

若底座无法完全就位，需旋转锥形刀盘确保联轴器正确啮合

底座底部应与电机组件顶部完全接触

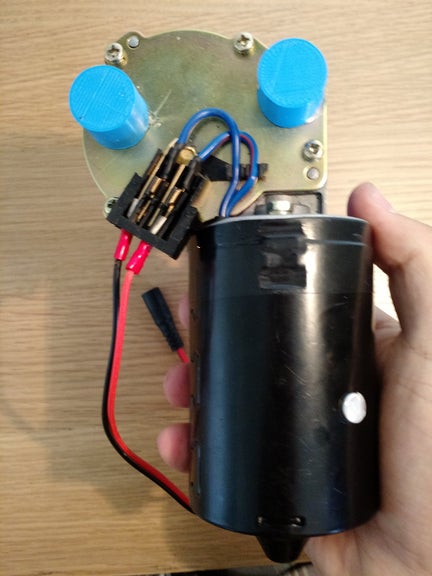

步骤9：选配：安装脚垫

将减震脚垫粘贴到电机底部

研磨机工作时会产生较大噪音，建议使用Sorbothane等减震脚垫降低振动

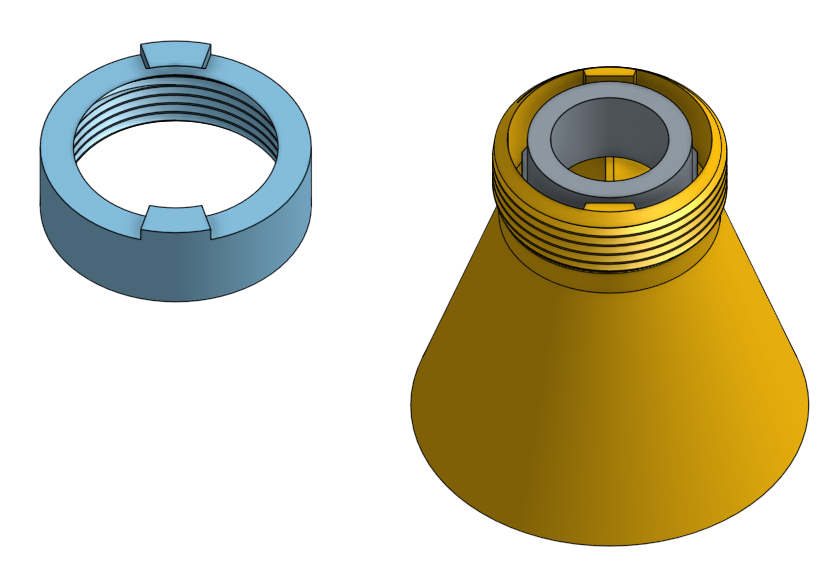

步骤10：最终组装

如图所示将蓝色调节器旋入黄色顶部组件，确保调节器卡扣与顶部凸起对齐

将顶部组件完全插入底座组件

旋转调节器进行研磨度调节

步骤11：完成！享受您的新研磨机吧！
